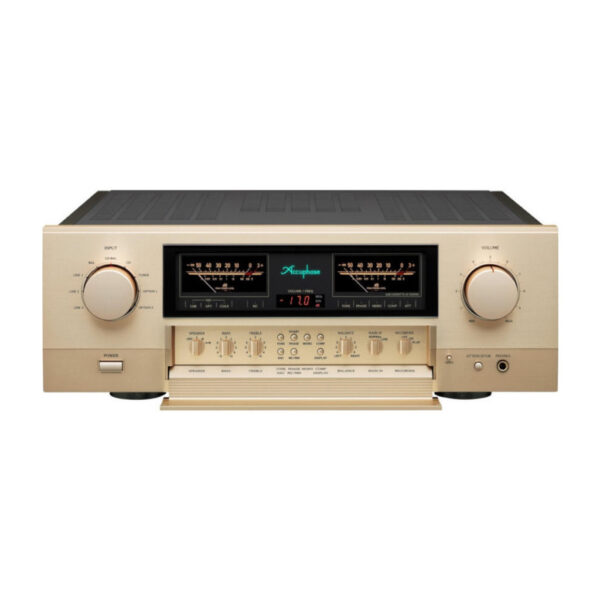

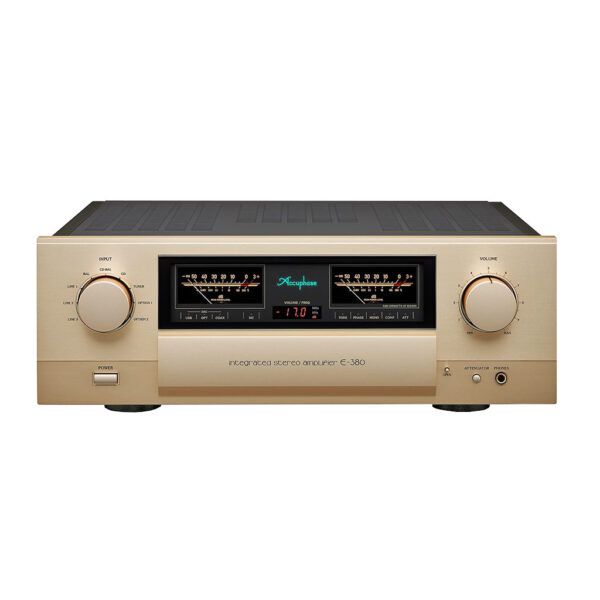

ACCUPHASE – Amplificateur E-380
Conception
Étage d’amplification de puissance avec transistors bipolaires en configuration push-pull double parallèle
Facteur d’amortissement élevé de 500
Topologie d’amplification à retour de courant dans l’étage d’amplification de puissance
Relais de contrôle logique pour des chemins de signal les plus courts

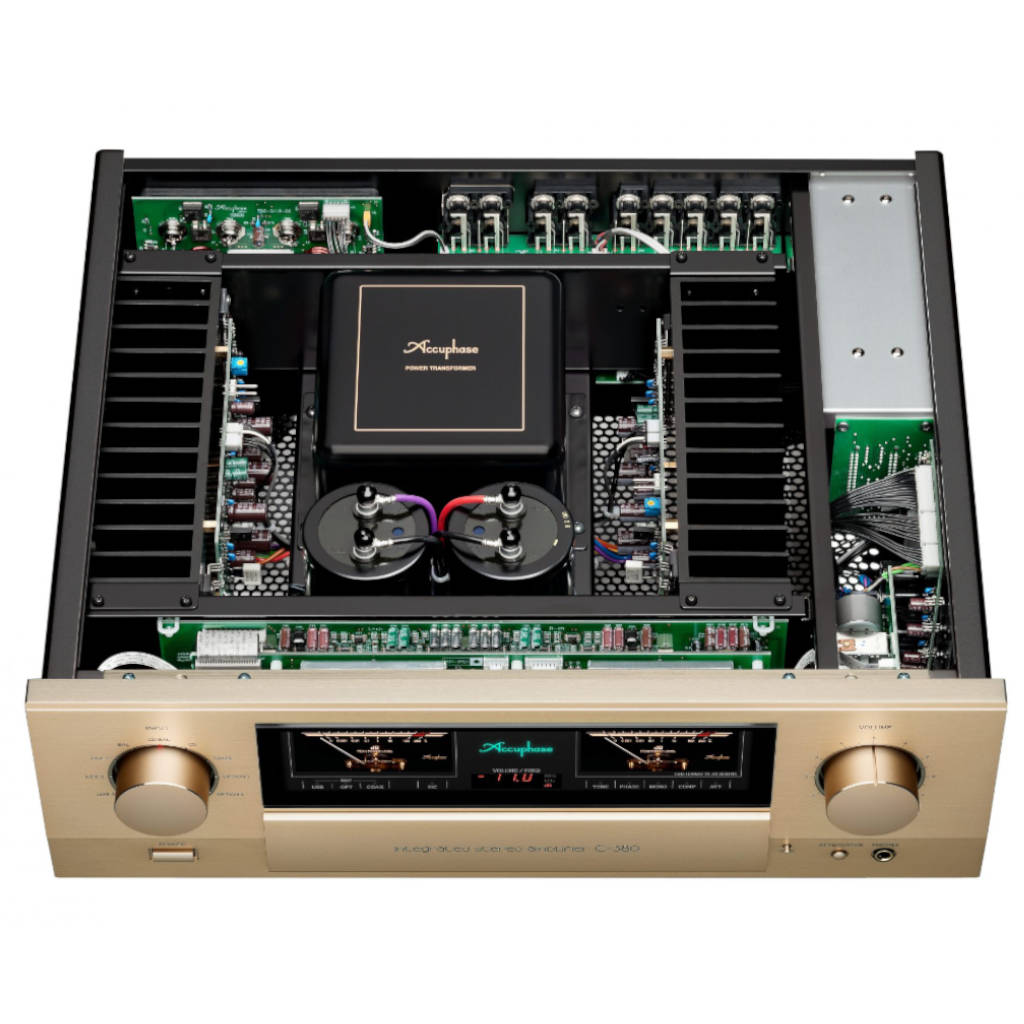

Alimentation puissante avec transformateur à rendement élevé et gros condensateurs de filtrage
Circuits de protection utilisant des commutateurs MOS-FET
Contrôle du volume AAVA
Deux emplacements d’extension sur le panneau arrière permettent l’utilisation de cartes en option
Ampli casque dédié avec sortie jack 6,35 mm en façade
Mesures
Puissance (20 Hz – 20 kHz, deux canaux alimentés) :
– 2 x 180 W/4 ohms
– 2 x 120 W/8 ohms
THD (les deux canaux alimentés) : 0,05% (4 à 16 ohms)
Distorsion d’intermodulation 0,01%
Réponse en fréquence :
– Entrée XLR (à puissance moyenne nominale continue) : 20 – 20 000 Hz (+0, -0,5 dB)
– Entrée ligne RCA (à puissance moyenne nominale continue) : 20 – 20 000 Hz (+0, -0,5 dB)
– Entrée Main In (à puissance moyenne nominale continue) : 20 – 20 000 Hz (+0, -0,2 dB)
– Entrée Main In (pour 1 watt en sortie) : 3 – 150 000 Hz (+0, -3 dB)
Facteur d’amortissement : 500 (avec charge de 8 ohms, 50 Hz)
Contrôles de tonalité :
– Graves : 300 Hz ±10 dB
– Aigus : 3 kHz ±10 dB
Loudness : +6 dB (100 Hz)
Atténuateur (sourdine) : -20 dB
Rapport S/B (entrée court-circuitée, pondération A / à la sortie nominale, EIA)
– Entrée symétrique : 98 dB / 98 dB
– Entrée ligne : 109 dB / 99 dB
– Entrée Main In : 124 dB / 102 dB
Enceintes compatibles (impédance) :
– 1 paire d’enceintes : 4 à 16 ohms
– 2 paires d’enceintes : 8 à 16 ohms
Casque stéréo compatibles (impédance ) : 8 ohms ou plus

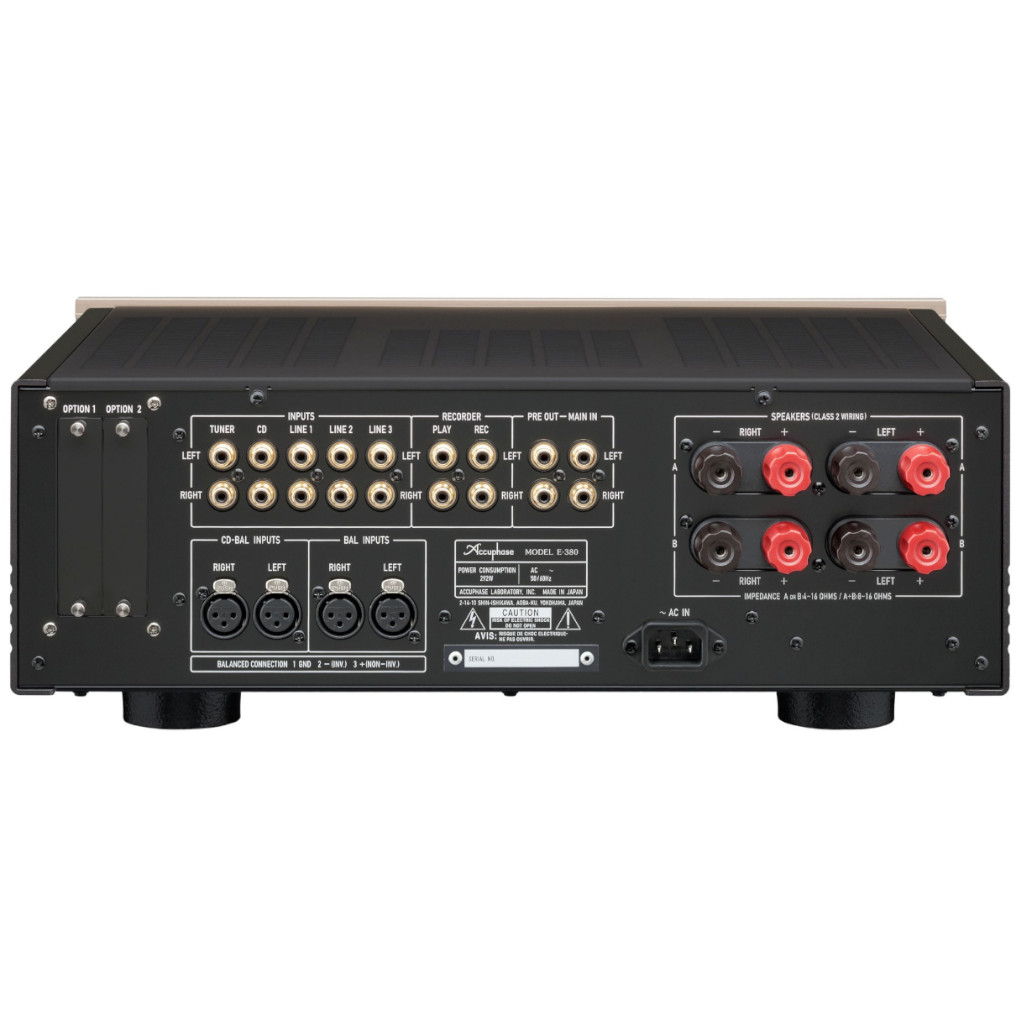

Connectique
5 entrées ligne RCA
2 entrées ligne XLR 3 broches
1 entrée REC RCA
1 sortie REC RCA
1 entrée Main In RCA
1 sortie Pre Out RCA
Borniers enceintes A/B à vis
Alimentation
Tension secteur 120 V, 220 V, 230 V AC (tension indiquée sur le panneau arrière), 50/60 Hz
Consommation au repos : 46 W
Consommation selon la norme IEC 60065 : 292 W
Accessoires
Télécommande
Câble d’alimentation
Généralités
Dimensions (lxhxp) : 465 x 171 x 422 mm
Poids : 22,8 kg
Poids emballé : 29 kg
